|
| اسم العلامة التجارية: | Kaff Rees |
| مو: | 20 متر مكعب |
| Price: | negotiable |
| شروط الدفع: | exw/fob/cif |
| القدرة على التوريد: | حسب المنتجات |

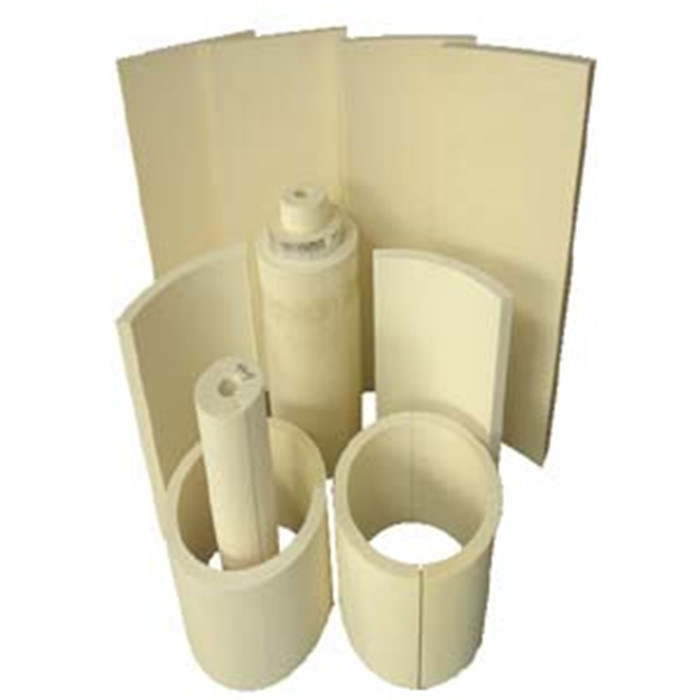

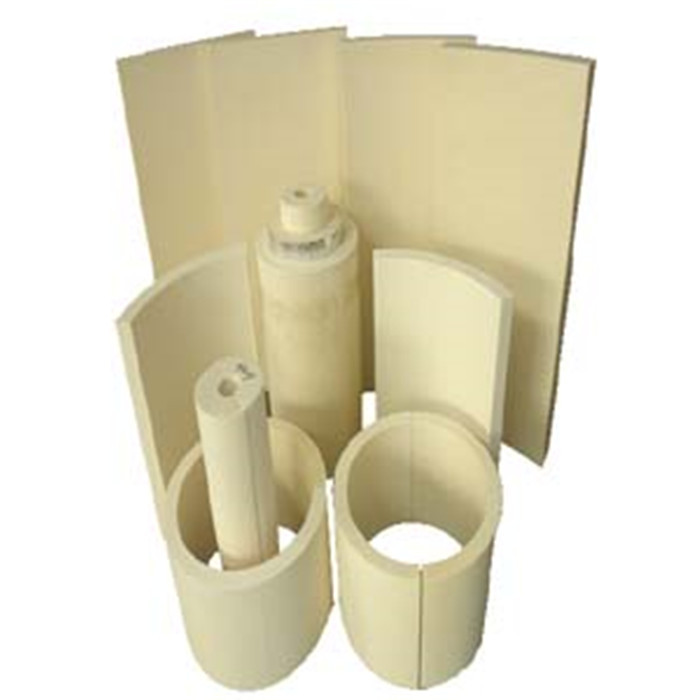

البولي إيزوسيانورات (PIR) هي مادة رغوية مصنوعة من بلمرة الأيزوسيانات والبولي إيثر. بفضل خصائصها الفيزيائية ومقاومتها للحريق الفائقة مقارنة بالبولي يوريثين، فإنها تتميز بتوصيل حراري صغير وثبات أبعاد عالي، مما يجعلها مادة عزل حراري صلبة عضوية ممتازة.
| العنصر | الوحدة | البيانات الفنية | وضع الاختبار |
|---|---|---|---|
| الكثافة | كجم/م3 | ≥40 | ASTM D1622 / ISO 845 |
| التوصيل الحراري | واط/(م*ك) | ≤0.035 (+100 درجة مئوية) ≤0.029 (+50 درجة مئوية) ≤0.025 (+10 درجة مئوية) ≤0.024 (0 درجة مئوية) ≤0.023 (-50 درجة مئوية) ≤0.022 (-100 درجة مئوية) ≤0.017 (-150 درجة مئوية) ≤0.016 (-170 درجة مئوية) |
ASTM C177 |
| قوة الانضغاط | كيلو باسكال | +23 درجة مئوية: ≥200 -165 درجة مئوية: ≥280 |
ASTM D 1621 |
| قوة الشد | كيلو باسكال | +23 درجة مئوية: ≥320 -165 درجة مئوية: ≥265 |
ASTM D 1623 |
| مؤشر انتشار اللهب | ≤25 | ASTM E84 | |
| مؤشر الأكسجين | ≥30 | GB/T 2406.2 | |
| امتصاص الماء بالحجم | % | ≤2 | ASTM D2842 |
| نفاذية بخار الماء | نج/(با*ث*م) | ≤5.5 | ASTM E96 |
| نسبة الخلايا المغلقة | % | ≥95 | ASTM D6226 |
| معامل التمدد الحراري الخطي | م/(م*ك) | ≤70×10-6 | ASTM D696 |
| قيمة PH | 5.5-7 | ASTM C871 | |
| محتوى الكلوريد | جزء في المليون | ≤60 | GB/T 11835 |
| معامل المرونة | ميجا باسكال | ≤16 | ASTM D1623 |
| درجة حرارة الخدمة | درجة مئوية | -196~+120 |
كمادة عزل حراري عضوية مثالية ذات توصيل حراري صغير وثبات أبعاد عالي، يعتبر PIR مناسبًا لمجموعة واسعة من درجات الحرارة. يستخدم على نطاق واسع في الغاز الطبيعي المسال، والإيثيلين، والتخزين البارد، وغيرها من الصناعات ذات درجات الحرارة المنخفضة.
