|
| Nazwa marki: | Kaff Rees |
| MOQ: | 20 metrów sześciennych |
| Price: | negotiable |
| Warunki płatności: | EXW/FOB/CIF |
| Umiejętność dostaw: | Według produktów |
Szkło piankowe to rodzaj nieorganicznych sztywnych materiałów izolacyjnych, które są nietoksyczne, nieszkodliwe, przyjazne dla środowiska i ekologiczne. Może być stosowane w środowisku kriogenicznym i wysokotemperaturowym i jest najlepszym wszechstronnym materiałem termoizolacyjnym niskotemperaturowym.
Szkło piankowe jest nie tylko izolacją zimną, ale także materiałem termoizolacyjnym, który może być stosowany od obszarów głębokiego zimna do stanu termicznego. Jednocześnie, po długotrwałym użytkowaniu nie ulega degradacji i odgrywa ważną rolę w zapobieganiu pożarom i trzęsieniom ziemi. Jest nie tylko bezpieczne i niezawodne, ale także trwałe, gdy jest stosowane w trudnych warunkach niskiej temperatury, głębokiego zimna, inżynierii podziemnej, materiałów łatwopalnych, wybuchowych, wilgotnych i erozji chemicznej. Jest znane jako "trwały materiał termoizolacyjny, który nie wymaga wymiany".
Cechy
1. Niska gęstość, niskie przewodnictwo cieplne i wysoka wytrzymałość na ściskanie;
2. Brak absorpcji wody, przepuszczalności wilgoci i wycieków;
3. Mały współczynnik rozszerzalności cieplnej, dobra stabilność wymiarowa, brak deformacji i pęknięć;
4. Ochrona przeciwpożarowa, niepalność i odporność na korozję;
5. Brak pleśni, brak gryzoni, kontrola szkodników i mikroorganizmów;
6. Nadaje się do wszystkich rodzajów trudnych warunków, takich jak wysoka temperatura, głębokie zimno, stała temperatura i wilgotność.
7. Łatwe do cięcia, obróbki i budowy;
8. Produkty nieorganiczne, brak starzenia, brak degradacji wydajności, żywotność synchroniczna z budynkami;
9. Recykling, nieszkodliwość, bezpieczeństwo i ochrona środowiska.
Wskaźnik wydajności
| Pozycja | Wskaźnik wydajności | Tryb testu | ||||
| I | II | III | IV | |||
| Gęstość objętościowa kg/m3 | ≤120 | ≤140 | ≤160 | ≤180 | JC/T 647 | |
| Zakres gęstości | ＞100 ≤120 | ＞120 ≤140 | ＞140 ≤160 | ＞160 ≤180 | ||
| Przewodność W/(m*k) | ≤0.042 | ≤0.045 | ≤0.058 | ≤0.062 | GB/T 10294 | |
| Wytrzymałość na ściskanie (MPa) | ≥0.5 | ≥0.6 | ≥0.6 | ≥0.7 | GB/T 5486 | |
| Wytrzymałość na zginanie (MPa) | ≥0.3 | ≥0.5 | ≥0.5 | ≥0.6 | ||
| Wytrzymałość na rozciąganie prostopadła do płaszczyzny (MPa) | ≥0.15 | JG149 | ||||
| Absorpcja wody obj. (v/v),% | ≤0.5 | JC/T 647 | ||||
| Stabilność wymiarowa % | ≤0.3 | GB/T 8811 | ||||
| Palność | A1 | GB 8624 | ||||
| Limit radionuklidów | wskaźnik ekspozycji wewnętrznej(Ira) | ≤1.0 | GB 6566 | |||
| wskaźnik ekspozycji zewnętrznej(Ir) | ≤1.0 | |||||
| Właściwość | Jednostka | Klasa 800 | Klasa 1000 | Klasa 1200 | Klasa 1600 | ||||
| Średnia gęstość | kg/m3 | 120±8 | 130±8 | 140±8 | 160±10 | ||||
| Przewodność cieplna | Średnia wartość | W/(m·K) | 0.043 | 0.044 | 0.046 | 0.048 | |||
| Najwyższa pojedyncza wartość | (10℃) | 0.045 | 0.046 | 0.048 | 0.05 | ||||
| Wytrzymałość na ściskanie | Średnia wartość | MPa | 0.8 | 1 | 1.2 | 1.6 | |||
| Najniższa pojedyncza wartość | 0.55 | 0.69 | 0.83 | 1.1 | |||||
| Absorpcja wody obj. | % | ≤0.5 | |||||||
| Współczynnik rozszerzalności cieplnej | 1/℃ | 9×10-6 | |||||||
| Temperatura pracy | ℃ | -196～+450 | |||||||
| Właściwość | Jednostka | Klasa 500 | Klasa 700 | Klasa 1400 | Klasa 2400 | ||||
| Średnia gęstość | kg/m3 | 110±8 | 115±8 | 150±10 | 220±20 | ||||
| Przewodność cieplna | Średnia wartość | W/(m·K) | 0.038 | 0.04 | 0.047 | 0.056 | |||
| Najwyższa pojedyncza wartość | (10℃) | 0.04 | 0.042 | 0.049 | 0.058 | ||||
| Wytrzymałość na ściskanie | Średnia wartość | MPa | 0.5 | 0.7 | 1.4 | 2.4 | |||
| Najniższa pojedyncza wartość | 0.35 | 0.48 | 0.97 | 1.66 | |||||
| Absorpcja wody obj. | % | ≤0.5 | |||||||
| Współczynnik rozszerzalności cieplnej | 1/℃ | 9×10-6 | |||||||
| Temperatura pracy | ℃ | -196～+450 | |||||||
Zastosowanie
Jako zaawansowany materiał termoizolacyjny, szkło piankowe jest szeroko stosowane w przemyśle naftowym, chemicznym, inżynierii podziemnej, budownictwie okrętowym i pracach obronnych. Może być stosowane w kriogenicznym systemie izolacyjnym w farmacji, kriogenicznym systemie w przetwarzaniu węglowodorów, rurociągach niskotemperaturowych, sprzęcie i zbiornikach magazynowych, chłodniach i budynkach chłodniczych, stalowych zbiornikach i rurociągach na ciekły tlen i ciekły azot oraz izolacji ścian zewnętrznych, izolacji zewnętrznej, pokryciach dachowych, piwnicach.

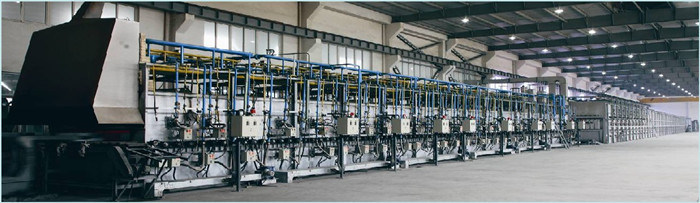

Przebieg produkcji
