Sistemas de Soporte para Aislamiento de Tuberías Personalizables 25 - 250 mm de Espesor de Aislamiento

Los siguientes criterios deben ser considerados en la selección de soportes de tuberías preaisladas de baja temperatura:

• Límites de carga de diseño de soporte vertical, lateral y axial
• Límites de recorrido de diseño de soporte vertical, lateral y axial
• La temperatura del soporte de tubería criogénica, en la superficie de la tubería, y las condiciones ambientales
• Todas las cargas de prueba o preoperacionales que puedan exceder las condiciones normales de funcionamiento
• Cualquier espacio libre dimensional necesario durante la instalación y el funcionamiento debe ser especificado
• Material para cualquier elemento que se soldará directamente a la tubería
• Todas las cargas y desplazamientos causados por sismos, sobretensiones hidráulicas u otras perturbaciones
• La temperatura en el acero de soporte

El sistema de soporte de tuberías aisladas se utiliza principalmente para el soporte de tuberías y equipos aislados. El sistema puede soportar todo tipo de cargas aportadas por el sistema de tuberías, y también es parte del aislamiento en frío de la tubería.

• Sistema de soporte de tubería deslizante
• Sistema de soporte de tubería guía (incluido el soporte guía para tubería vertical)
• Sistema de soporte de tubería límite
• Fijación del soporte de tubería
• Sistema de soporte de soporte

Un sistema completo de soporte de tuberías aisladas consta de soportes de tuberías aisladas y materiales de aislamiento en frío. El material principal de aislamiento en frío es el poliisocianurato de alta densidad (HDPIR).

El sistema también puede incluir estos materiales auxiliares según sea necesario:

• Capa a prueba de humedad
• Capa protectora de metal
• Placa de goma
• Abrazadera de tubería de metal
• Perno y tuerca
• Resorte de mariposa
• Arandela de aislamiento en frío
• Par deslizante de politetrafluoroetileno
• Resistencia al aislamiento de vapor

Utilizado principalmente para el soporte y el aislamiento térmico de tuberías y equipos en:

• Plantas petroquímicas
• Plantas de gas licuado
• Almacenes frigoríficos
• Sistemas centrales de aire acondicionado

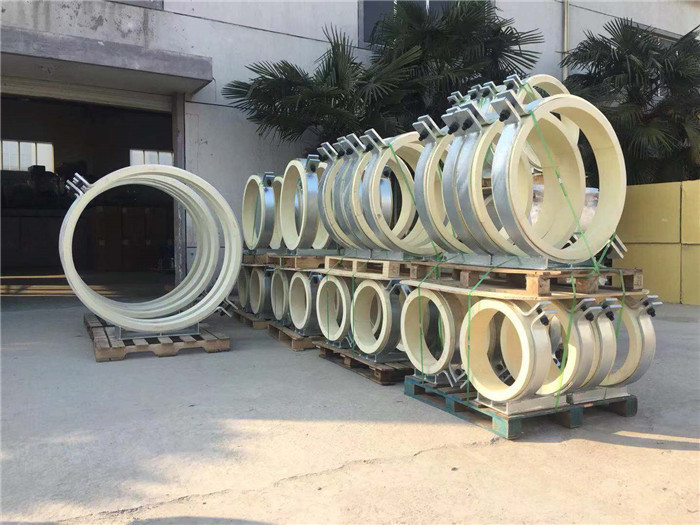

Todas las piezas se ensamblan en el taller. Los productos terminados se envuelven en una película de polietileno anti-ultravioleta y se embalan en cajas de madera.

HDPIR es un polímero espumado que combina características de plástico, caucho y corcho. Compuesto por millones de celdas diminutas y uniformes selladas, ofrece baja densidad, baja conductividad térmica y baja absorción de agua con un rendimiento superior a la madera.
