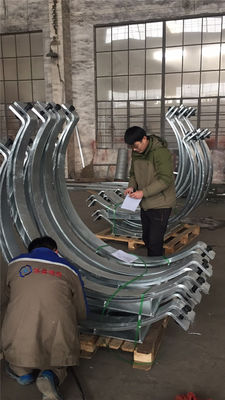

Soportes de tubería aislados multifuncionales para la producción, transporte y distribución de gases licuados

  • Multifunctional Insulated Pipe Supports For Liquefied Gases Production Transport Distribution
Lugar de origen Changzhou, Jiangsu, China
Nombre de la marca Kaff Rees
Certificación SGS
Cantidad de orden mínima 20 metros cúbicos
Precio Negociable
Detalles de empaquetado Embalaje de cartón/embalaje de estuches de madera/Según los requisitos
Tiempo de entrega Negociable
Condiciones de pago ExW/FOB/CIF
Capacidad de la fuente Según productos
Datos del producto
Nombre Soportes para tuberías de aislamiento Característica Multifuncional
Aplicación Planta petroquímica Material de aislamiento frío HDPIR
Espesores de aislamiento 25 mm - 250 mm Embalaje caja de madera
Resaltar

Soportes para tuberías criogénicas

,

Soportes para aislamiento de tuberías
Deja un mensaje
Descripción de producto
Soportes de tuberías aisladas multifuncionales para la producción, transporte y distribución de gases licuados
Descripción del producto
  • Cálculos de diseño de los soportes disponibles para su revisión previa solicitud del comprador o usuario final
  • Cálculos de tensión localizada para orejetas y fijaciones soldadas disponibles para su revisión previa solicitud
  • Los requisitos especiales, como los informes de pruebas de fábrica, la certificación de materiales o los materiales no estándar, deben especificarse antes de realizar el pedido

El sistema de soporte de tuberías aisladas está diseñado para soportar tuberías y equipos aislados. Un sistema completo consta de soportes de tuberías aisladas y materiales de aislamiento en frío, con poliisocianurato de alta densidad (HDPIR) como el componente más crítico.

Tipos de sistemas de soporte de tuberías aisladas Kaff Rees
  • Sistema de soporte de tuberías deslizantes
  • Sistema de soporte de tuberías guía (incluido el soporte guía para tuberías verticales)
  • Sistema de soporte de tuberías de límite/fijación
  • Sistema de soporte de soporte de soporte
Estructura general del sistema de soporte de tuberías aisladas (sistema deslizante)
  1. Base de soporte de tubería
  2. Placa de goma
  3. Capa protectora de metal
  4. Barrera de vapor
  5. Capa interna de HDPIR
  6. Capa externa de HDPIR
  7. Abrazadera de tubería de metal
  8. Pernos
  9. Resorte de disco
  10. Tuerca
Insulated pipe support system diagram Insulated pipe support installation example

Kaff Rees ofrece una gama completa de soportes de tuberías criogénicas aisladas para sistemas de tuberías de baja temperatura. Estos soportes cuentan con sujeción mecánica mediante pernos de resorte de disco, con cunas de soporte de tuberías de acero que albergan aislamiento HD-PIR, galvanizado en caliente como estándar.

Nuestros soportes de tuberías criogénicas cumplen con las normas y reglamentos técnicos internacionales, cubriendo diámetros de tuberías desde OD 21,3 mm (0,84 pulgadas) hasta OD 965,20 mm (38 pulgadas) con espesores de aislamiento de 25 mm (0,98 pulgadas) a 250 mm (9,84 pulgadas). Adecuado para temperaturas medias de hasta -196 °C.

Propiedades del material HDPIR

El poliisocianurato de alta densidad (HDPIR) es un polímero espumante que combina propiedades de plástico, caucho y corcho. Compuesto por millones de diminutas celdas selladas, ofrece un rendimiento superior con baja densidad, conductividad térmica y absorción de agua en comparación con la madera.

Propiedad física Unidad Indicador técnico
Densidad media kg/m3 160 | 224 | 320 | 400 | 500 | 550
Conductividad térmica (20 °C) W/m.K ≤0.032 | ≤0.040 | ≤0.050 | ≤0.058 | ≤0.075 | ≤0.085
Resistencia a la compresión (temperatura normal) MPa ≥2.0 | ≥4.0 | ≥7.0 | ≥12.0 | ≥18.0 | ≥22.0
Absorción de agua % ≤2.0 | ≤2.0 | ≤2.0 | ≤1.5 | ≤1.5 | ≤1.5
Contenido de celdas cerradas % >95
Coeficiente de expansión lineal (-165-20 °C) 1/K ≤65 x 10-6
Temperatura de aplicación °C -306
Flujo de producción
Production flow diagram of insulated pipe supports
Aplicación

Estos productos están diseñados para procesos industriales que involucran la producción, el transporte y la distribución de gases licuados, incluidos propano y butano (GLP), metano (GNL), etileno, nitrógeno y amoníaco.

Embalaje y almacenamiento

Todos los componentes se preensamblan en el taller. Los productos terminados se envuelven en una película de polietileno anti-ultravioleta y se embalan en cajas de madera.

Precauciones de instalación
  • Desmonte los componentes del producto para la instalación y luego vuelva a montarlos en las posiciones correctas
  • Siga las instrucciones de instalación de Kaff Rees con precisión
